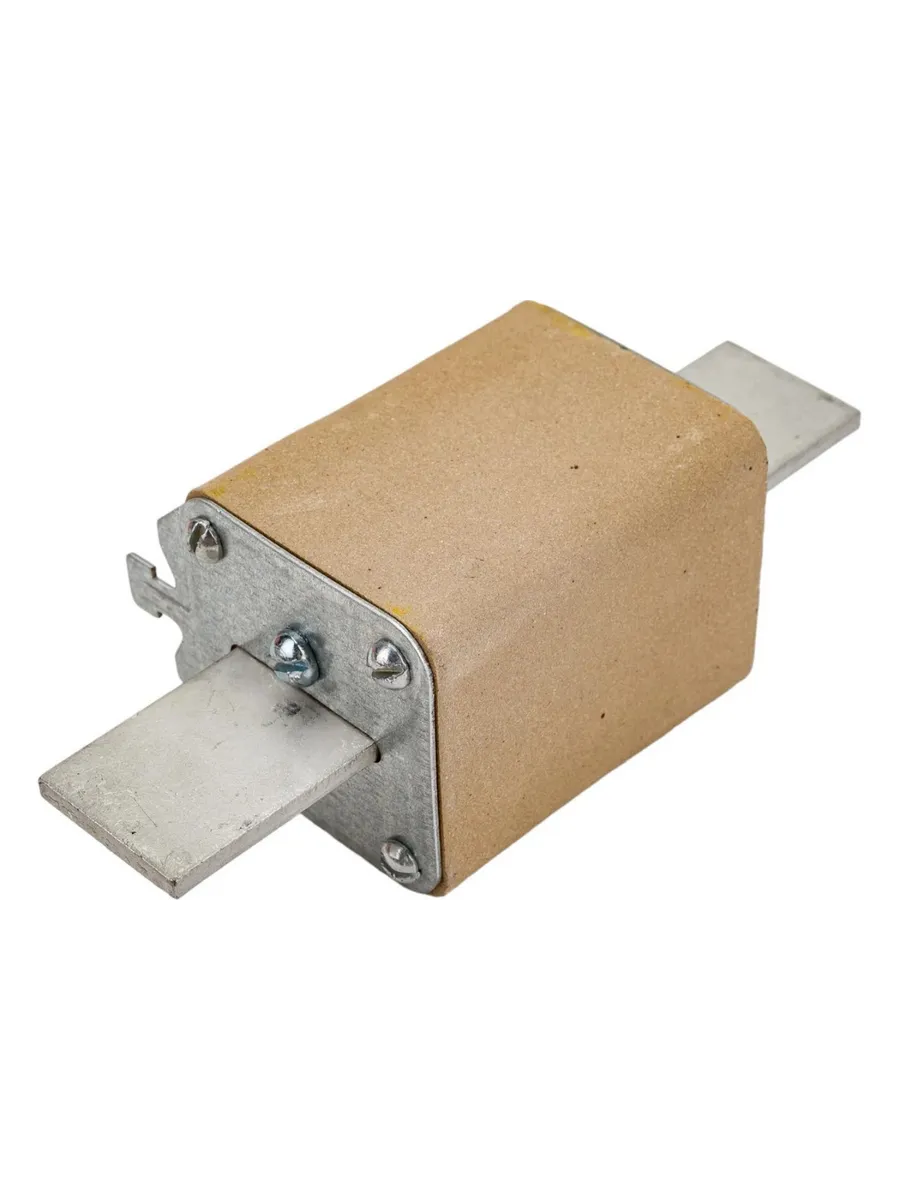

Вставка плавкая ПН2 100 С 80А У3

Комплектация

Упаковка

Вставка плавкая - это однополюсный предохранитель типа gL/gG, предназначенный для защиты силовых цепей от перегрузок и коротких замыканий в промышленном оборудовании, системах автоматизации и распределительных щитах. Номинальный ток 80 А, напряжение до 380 В AC/DC, климатическое исполнение У3 позволяют использовать её в широком диапазоне условий. Применяется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Подходит для установки в аппаратах и распределительных устройствах, где требуется надёжная и быстродействующая защита. Работает как в сетях переменного тока (до 380 В, 50/60 Гц), так и в цепях постоянного тока (до 220 В).

Вставка совместима с патронами и держателями, предназначенными для втычных предохранителей серии ПН2. Монтаж осуществляется путём вставления в фиксирующий контактный механизм - без инструментов. Вставка не используется без корпуса - она не защищена от прикосновений и воздействия окружающей среды. Применяется только с сертифицированными патронами, соответствующими ГОСТ 17242-86. Соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Относится к категории gL/gG - что гарантирует высокую селективность и надёжность отключения при авариях. Сертифицирована в Реестре Электрооборудования (РЭ-2495/20). Благодаря высокой отключающей способности (100 кА) снижается риск возгорания и повреждения оборудования при КЗ. Не является средством ручного отключения - служит только для аварийной защиты.

Силовая, модульная

Номинальное напряжение - 690 В

Номинальная отключающая способность - 100 кА

Габарит предохранителя - 100 А

Кол-во силовых полюсов - 1

Частота - 50/60 Гц

Климатическое исполнение - У3

Диапазон рабочих температур: от -60 до +40 град.С

Исполнение - втычное

Способ монтажа - на аппарат

Присоединение внешних проводников - ножевое

Глубина - 52,5 мм. Ширина - 40 мм. Высота - 123 мм.

Области применения:

• промышленные станки
• конвейеры
• системы управления
• силовые шкафы
• объекты ЖКХ
• коммерческие здания

Преимущества:

• Высокая отключающая способность - 100 кА позволяет применять в местах с большими токами КЗ
• Широкий диапазон рабочих температур - от -60 C до +40 C - подходит для холодных помещений и открытых площадок
• Поддержка AC/DC - универсальность для различных типов цепей
• Проверенная конструкция - продукт КЭАЗ, известного производителя с многолетним опытом в области предохранителей
• Лёгкий и быстрый монтаж - втычное исполнение исключает необходимость в пайке или сложной сборке
