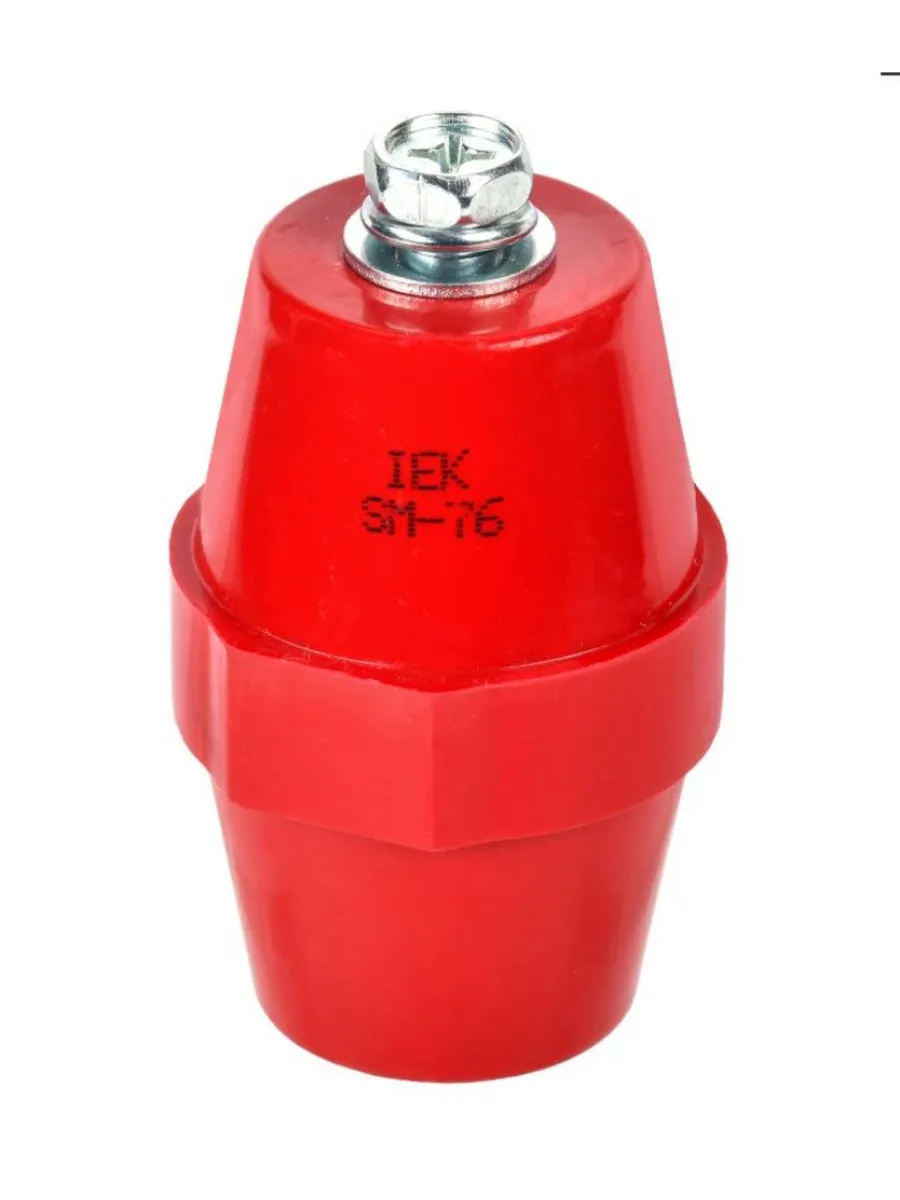

Изолятор SM76 (М10) силовой с болтом

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

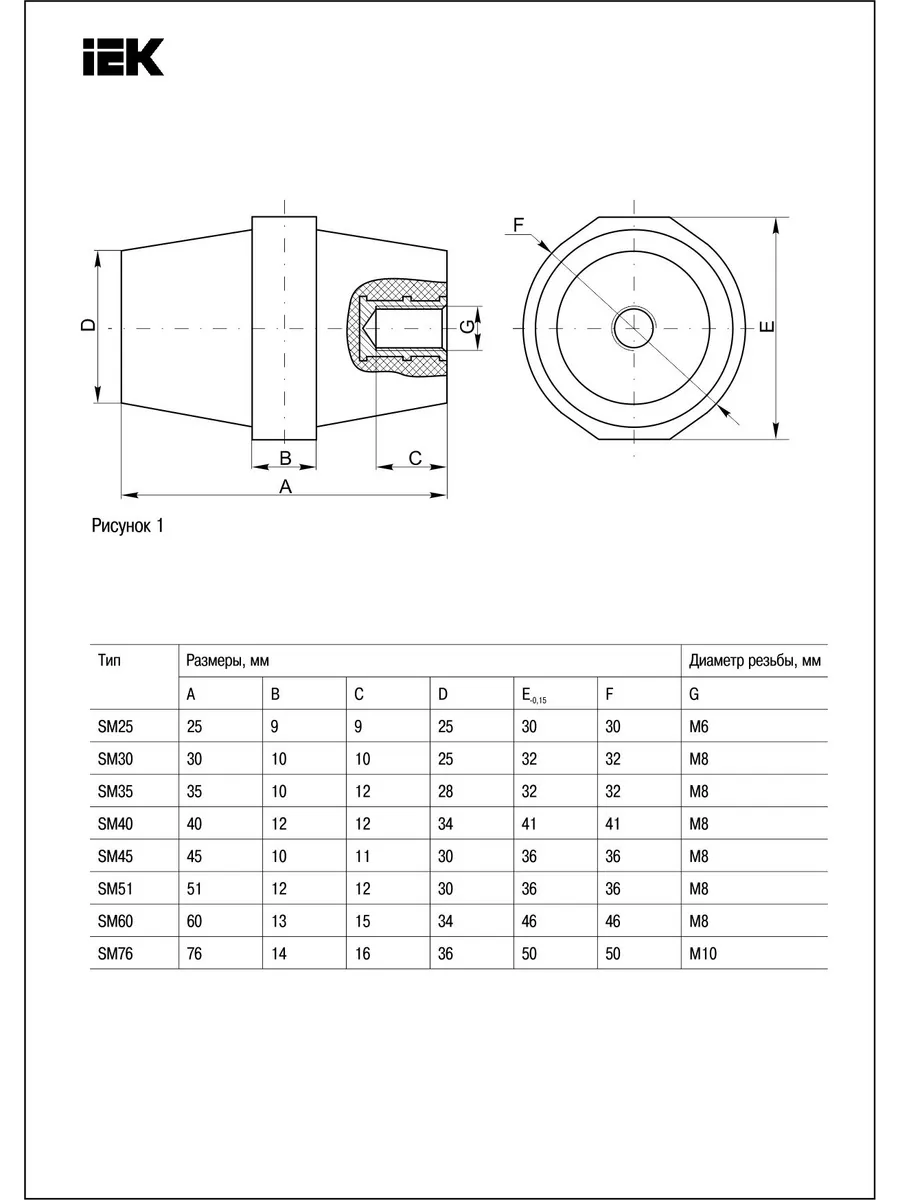

Тип - изолятор SM

Размер резьбы - М10

Длина резьбы - 16 мм

Наибольший наружн диаметр - 50 мм

Наименьший наружн диаметр - 36 мм

Кол-во болтов на изолятор - 2 шт

Отверстие - 1

Расстояние между шинами - 50-125 мм

Материал - полимерный (полиамид, усиленный стекловолокном)

Температура эксплуатации: -40...+60 C

Винтовой монтаж
