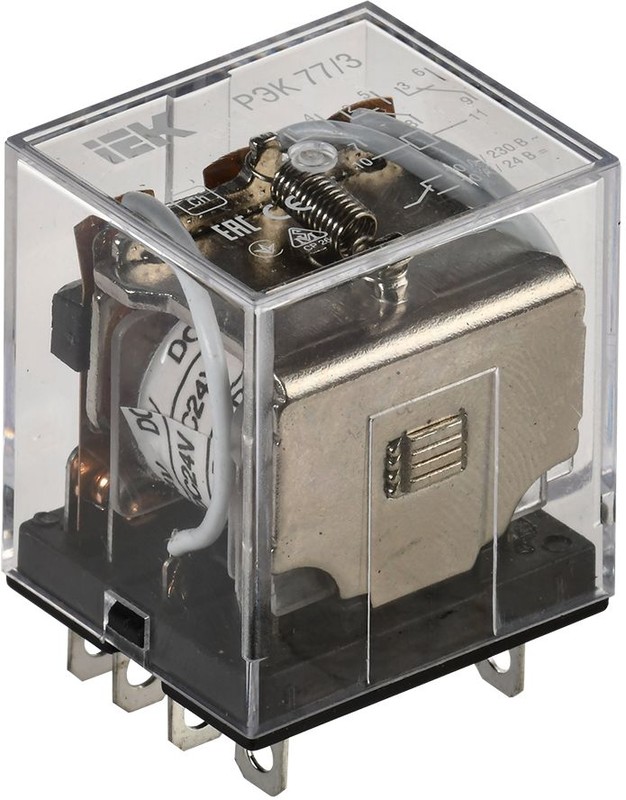

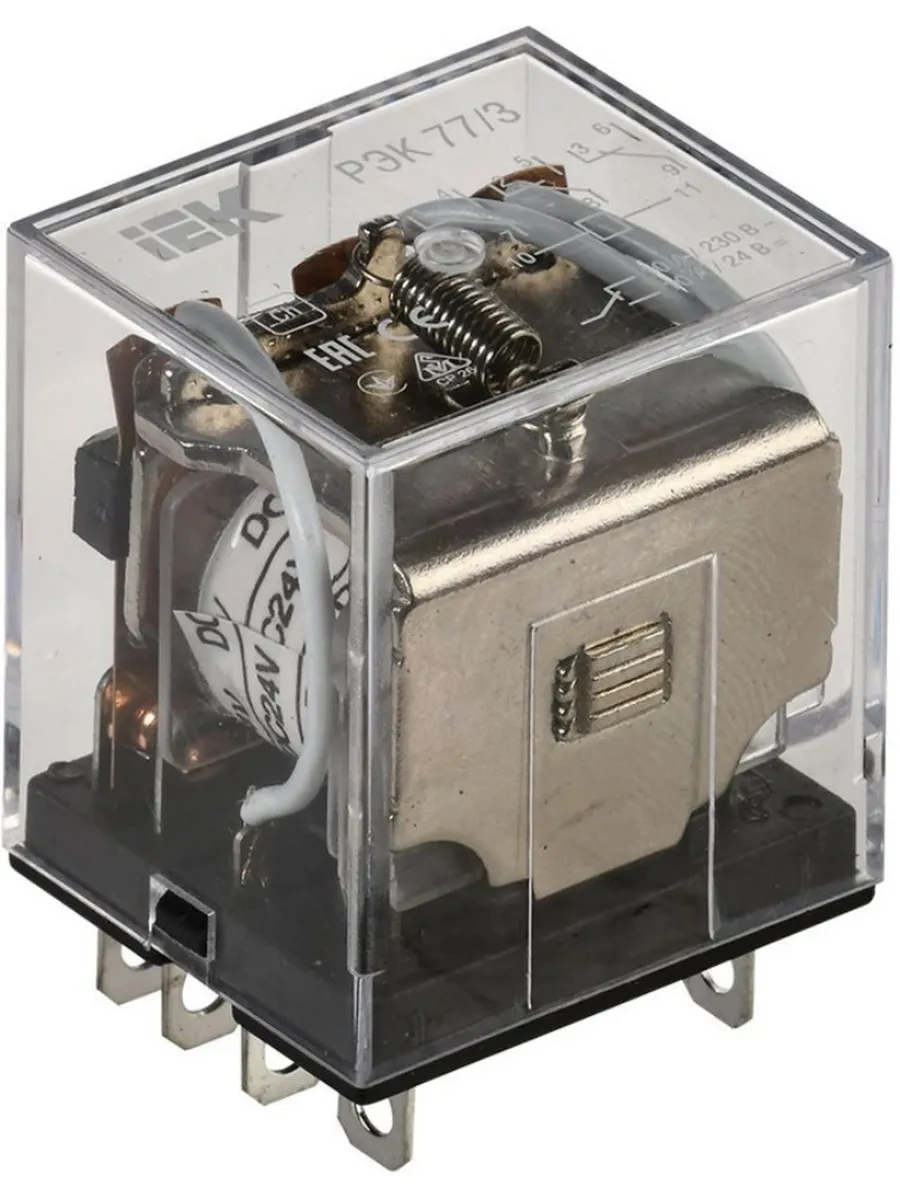

Реле РЭК 77-3 10А 24В DC RRP10-3-10-024D

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты (снижают риск сваривания при коммутации индуктивных нагрузок).

Применяется в системах автоматизации, где требуется надёжное управление нагрузками до 10 А. Подходит для систем автоматизации: станков, конвейеров, систем вентиляции, панелей управления. Установка на печатную плату делает его идеальным для компактных устройств, где нельзя использовать DIN-рейку. Соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует совместимость с европейскими стандартами IEC 60947-5-1. Класс защиты IP40 допускает применение только внутри электрошкафов - не для открытых площадок или влажных сред. Полюсность обязательна: неверное подключение катушки к сети приведёт к отказу реле.

Род тока включения - постоянный ток (DC)

Количество НЗ контактов - 3

Количество НО контактов - 3

Количество переключающих контактов - 3

Характеристики переключения - моностабильный

Тип присоед разъема - PPM77/3

Способ монтажа - монтажная плата

Тип подключения - плоский штекерный разъем

Климатическое исполнение - У2.1

Диапазон рабочих температур: от -45 до +40 град.С

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность. Плоские штекеры удобны для автоматизированной сборки и минимизируют занимаемое место.
• Реле может комплектоваться модульными розеточными ра
