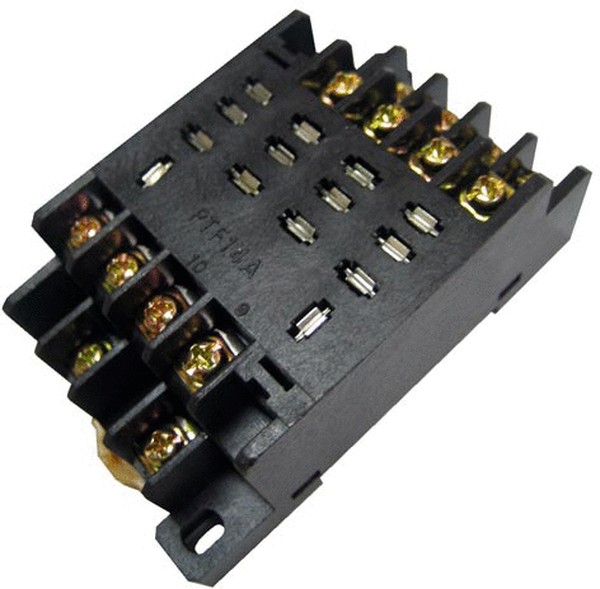

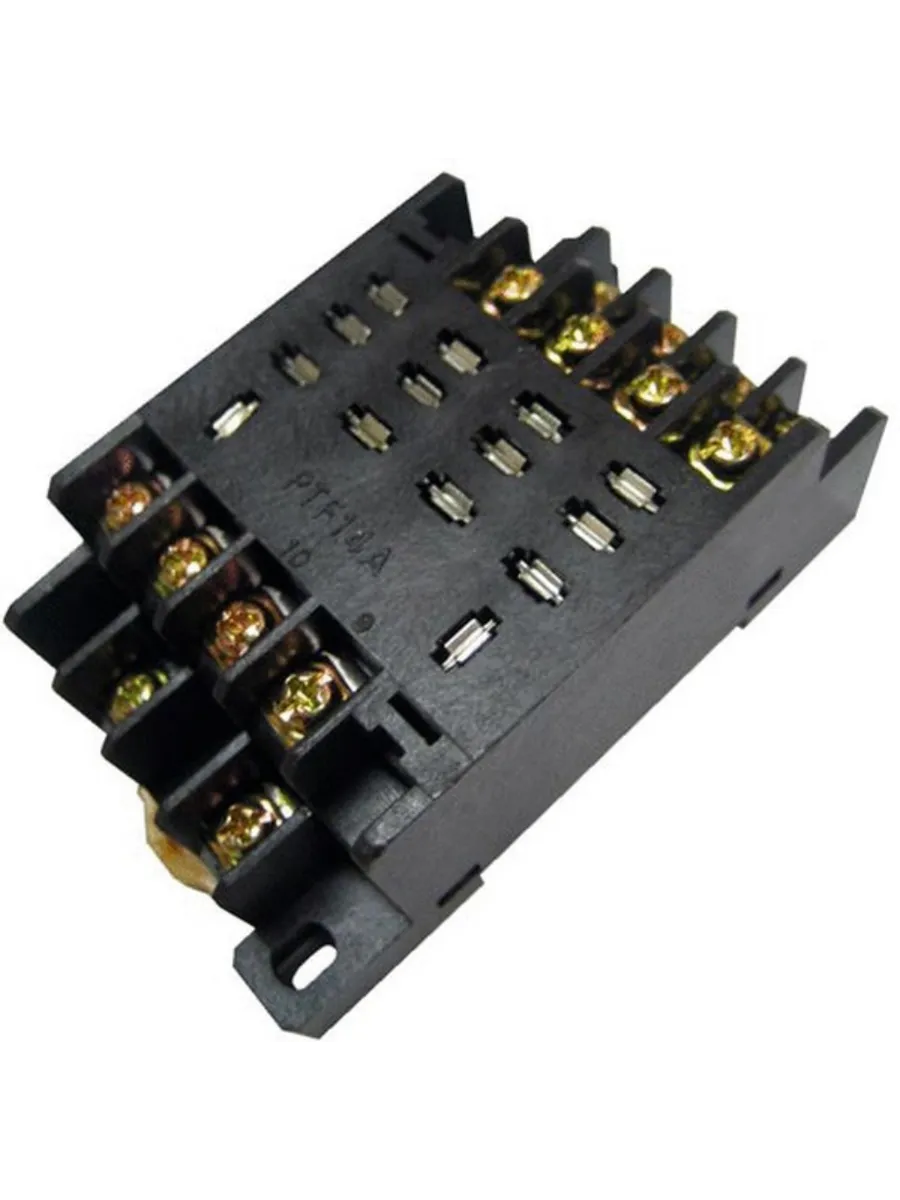

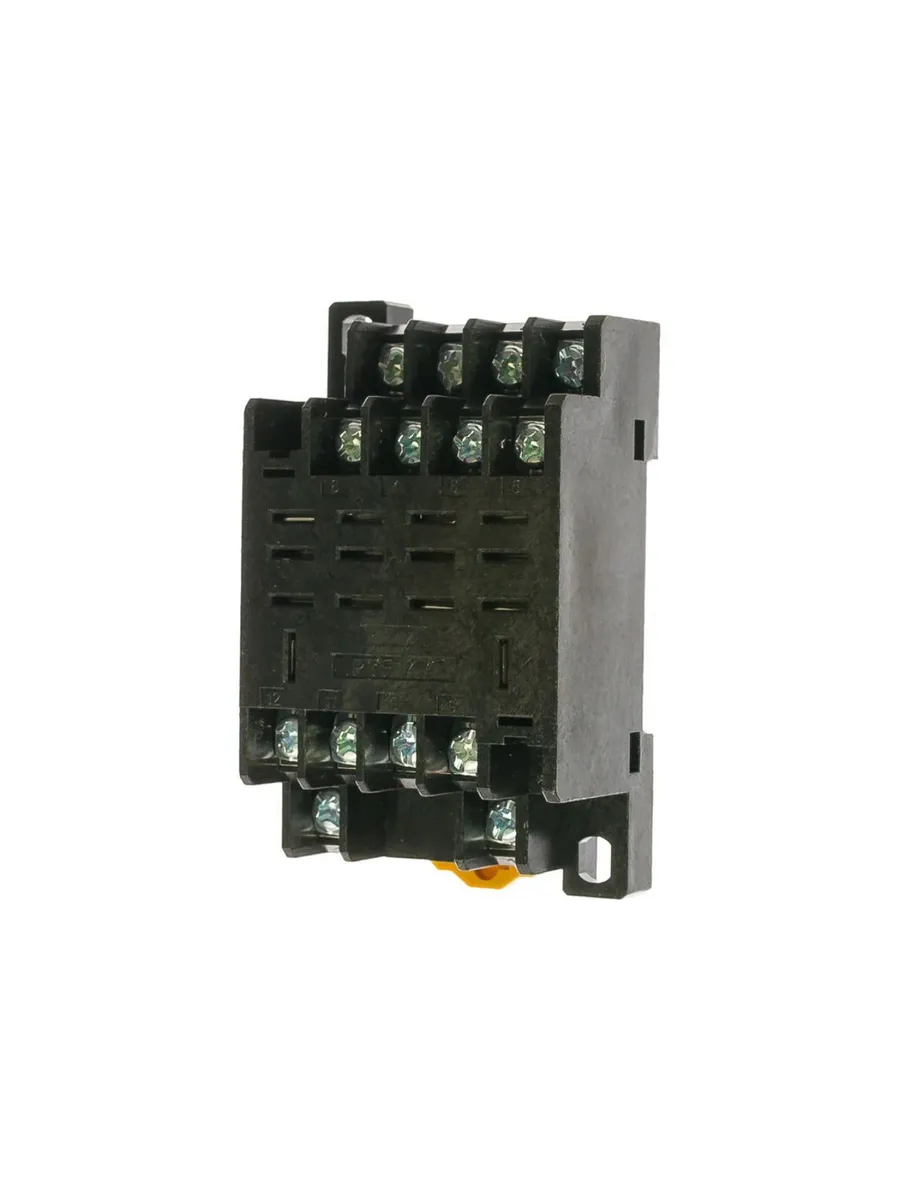

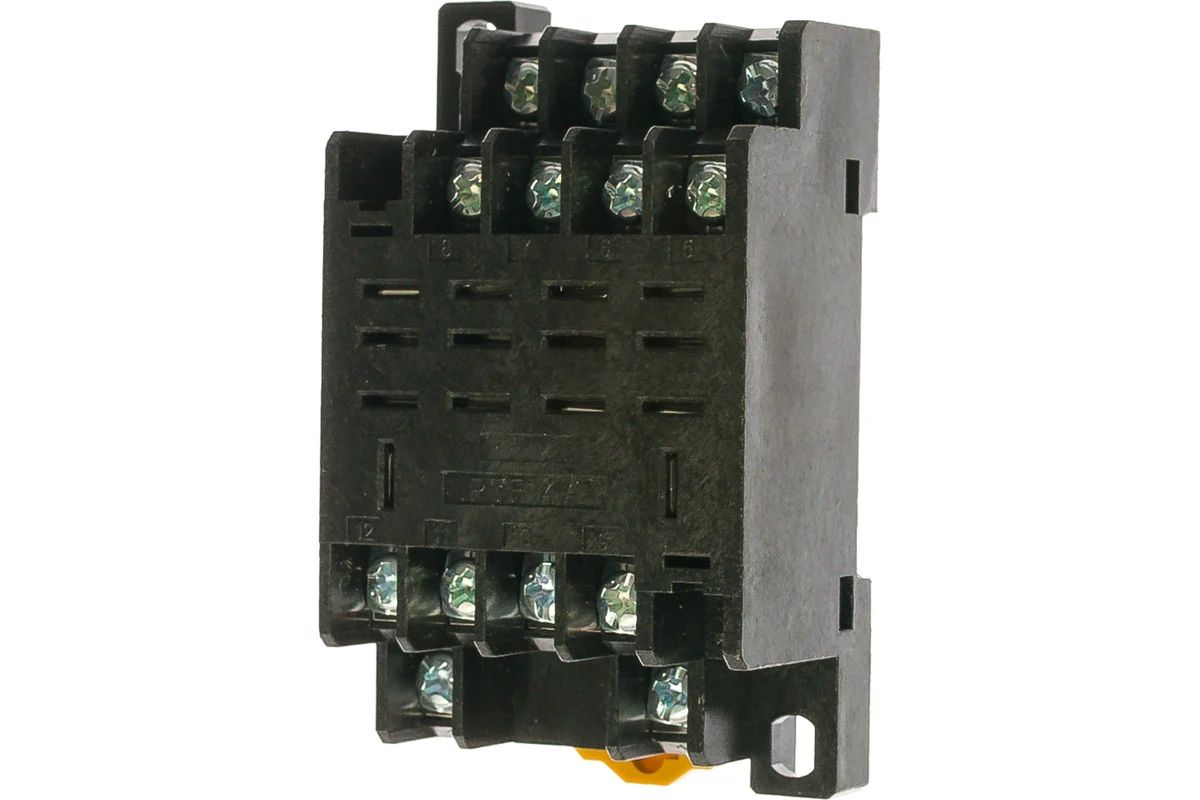

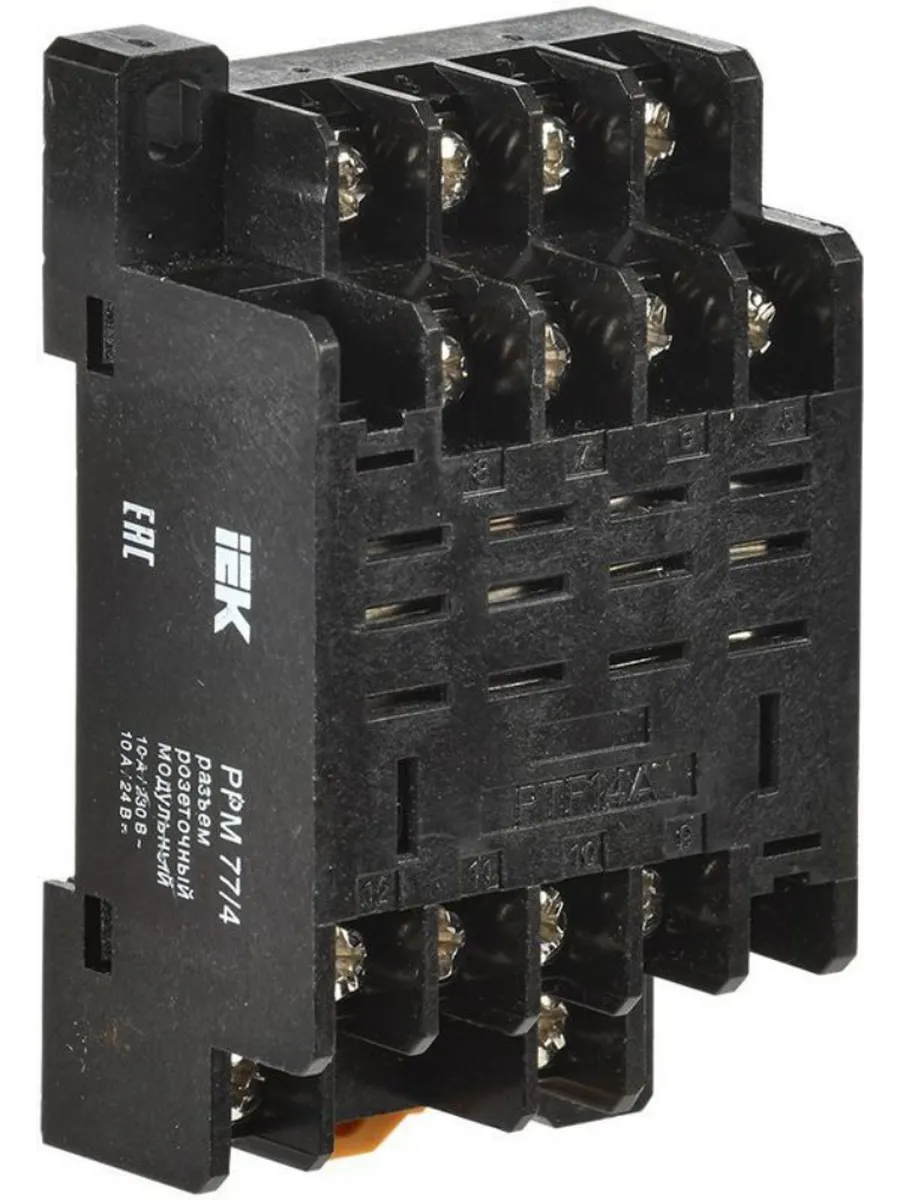

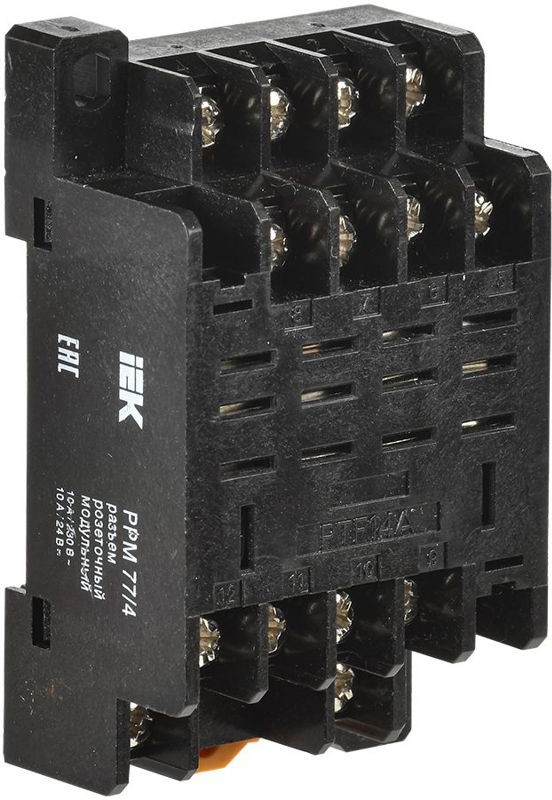

Разъем РРМ77/4 (PTF14A) для РЭК77/4

Реле промежут. серии РЭК77/78 передают команды упр-я исполнит. элементами, коммутируя цепи контактами. Реле соед-ся с розеточ. модульн. разъемами РРМ77/78 на DIN-рейке 35 мм. На разъемах — зажимы выводов контактов и катушки. В реле — серебросодерж. контакты.

Разъем по ГОСТ Р 50030.5.1 (безопасность упр-я). IP20 — защита от прикосновения, без защиты от воды/пыли, только внутри герметич. шкафов.

Область: пром. автоматика, панели упр-я, системы контроля, оборуд. с частыми вкл/выкл (станки, конвейеры, насосы, освещение).

Промежут. реле (модульное)

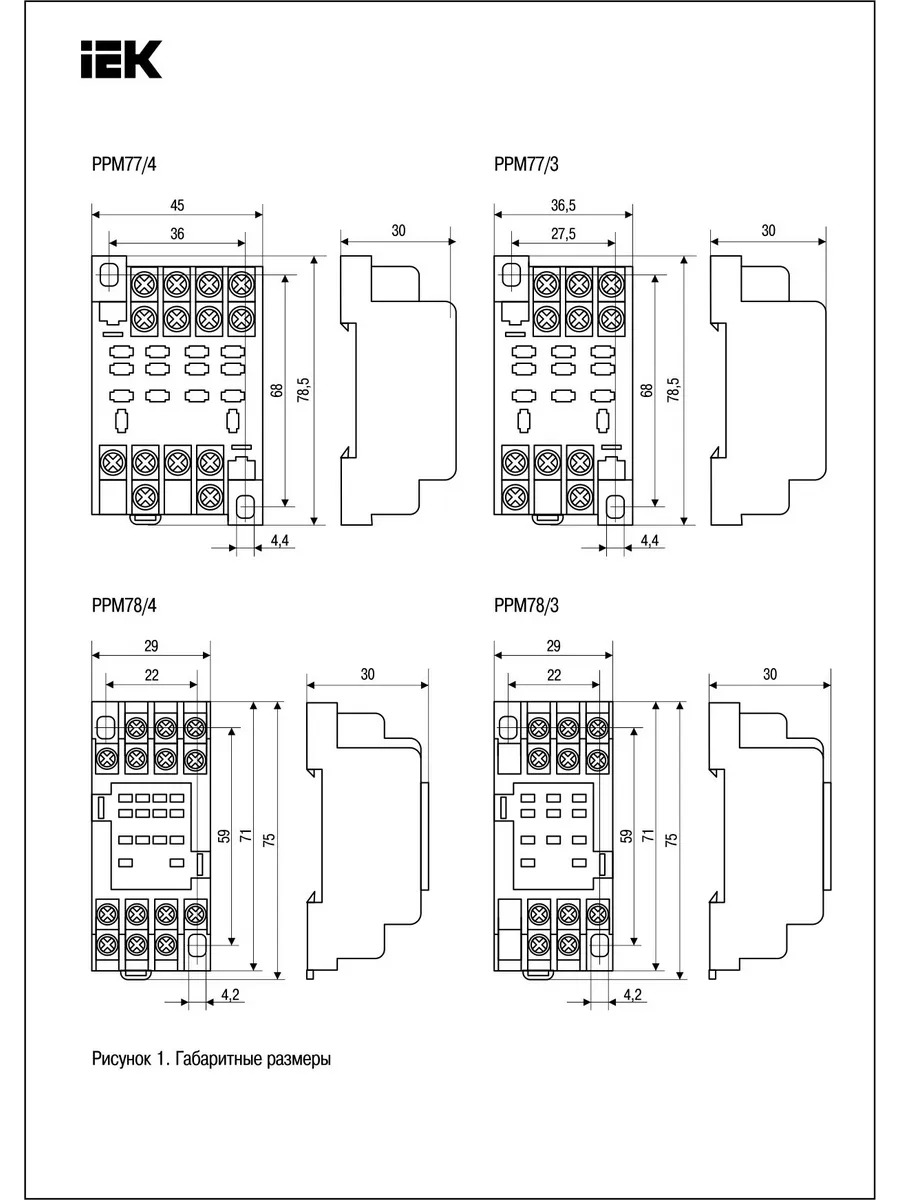

Габариты: 45 x 78.5 x 30 мм

Тип соед-я: винтовое

Кол-во выводов: 14

Кол-во перекл. контактов: 4

Климат. исп-е: У2.1 (умерен. климат, закрытые пом-я)

Сечение провода: 0.75-2.5 мм²

Частота: 50/60 Гц

Напряжение упр-я: AC/DC

• Номин. ток до 10А (выше, чем у РП-21)
• Любое рабочее положение
• Уменьш. габариты для рацион. размещения
• Серебросодерж. контакты увелич. долговечность
• Комплектация модульн. разъемами для DIN-рейки или винтов

Преимущества:

• Быстрая замена реле без отсоед-я проводов
• Меньше время простоя
• Мин. риск ошибки подключения
• Высокая надежность винтовых зажимов
• Совместимость с серебросодерж. контактами снижает нагрев и окисление
