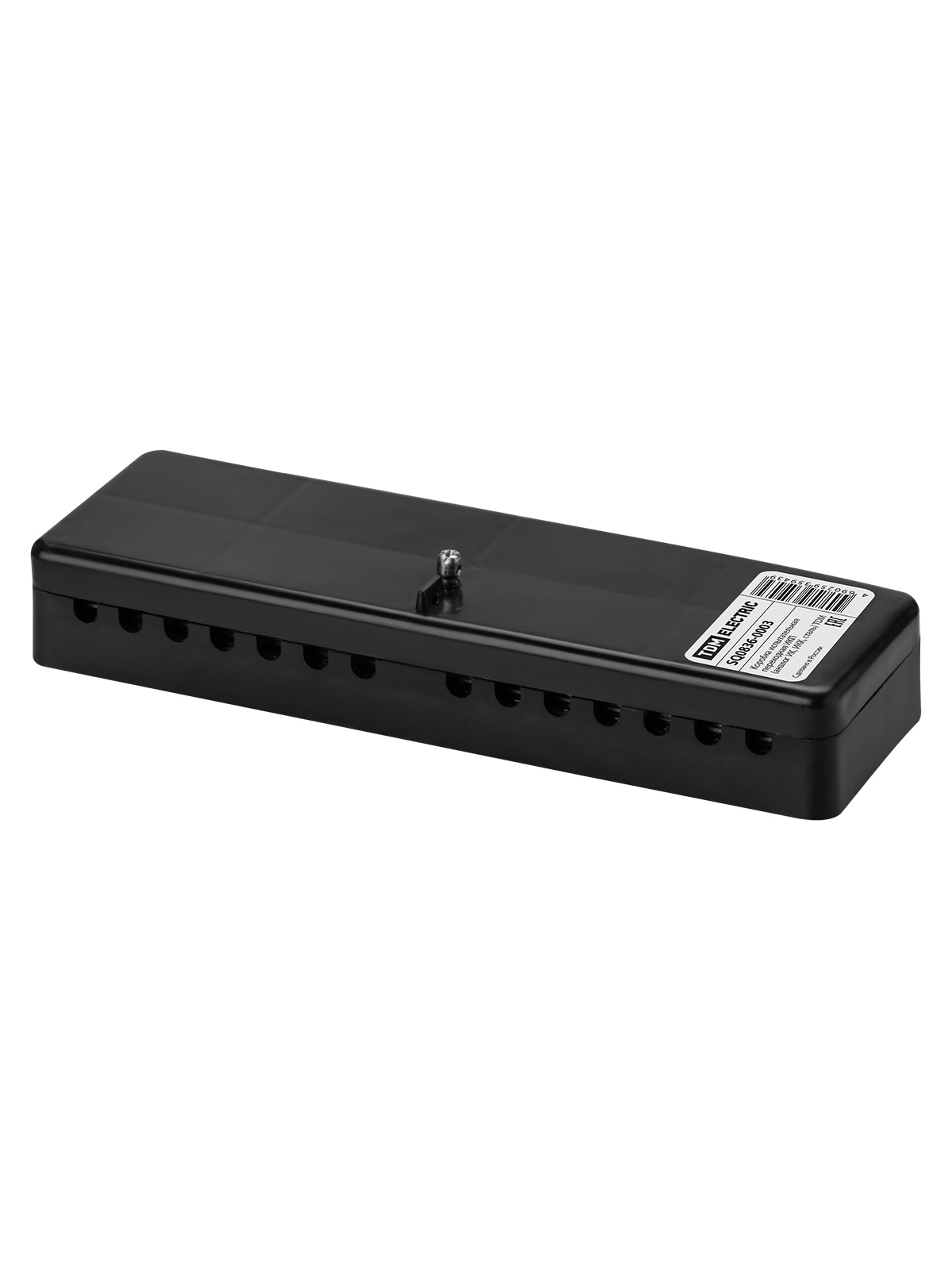

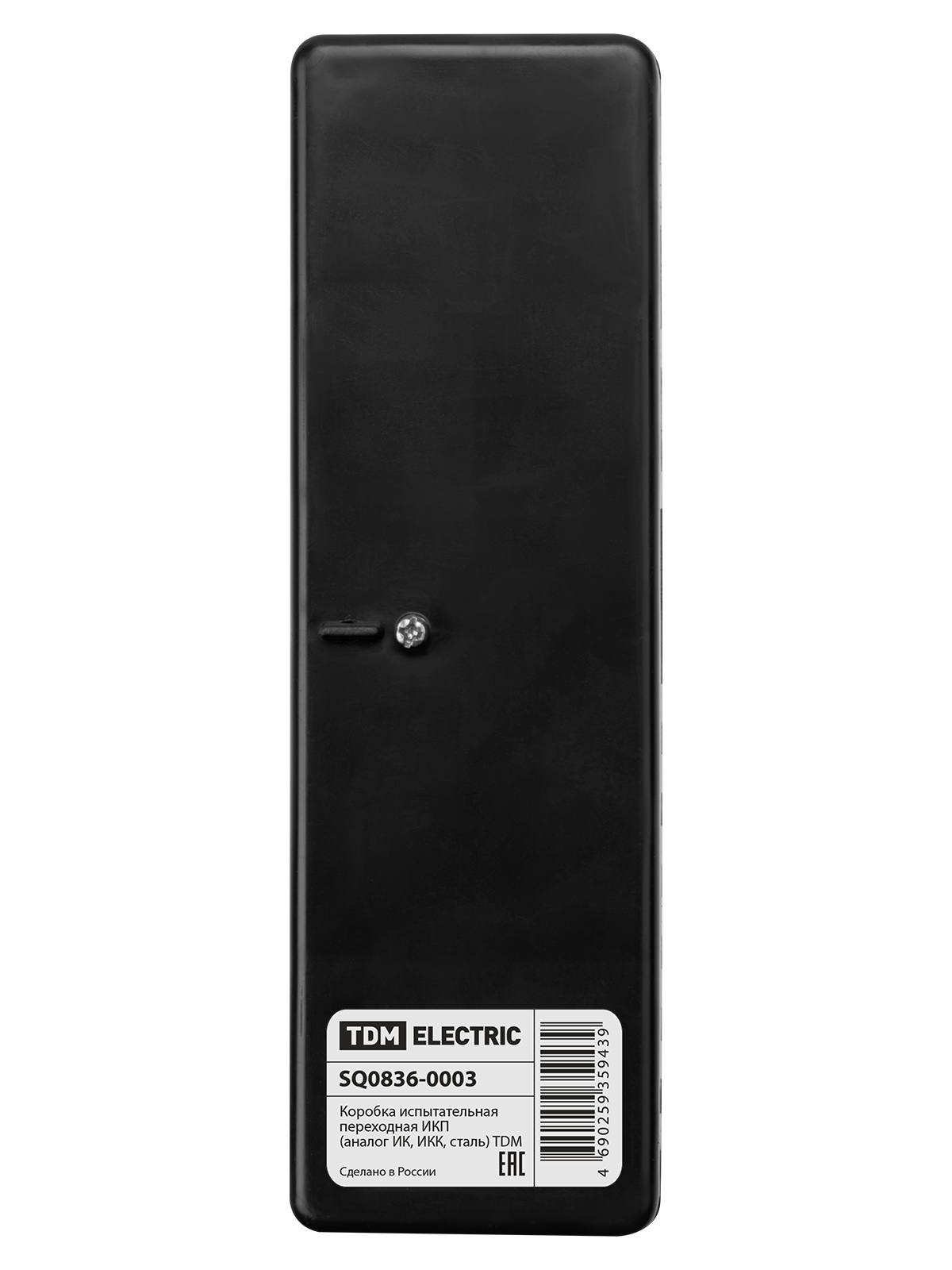

Коробка испыт. переходная ИКП (аналог ИК, ИКК) сталь TDM

Комплектация

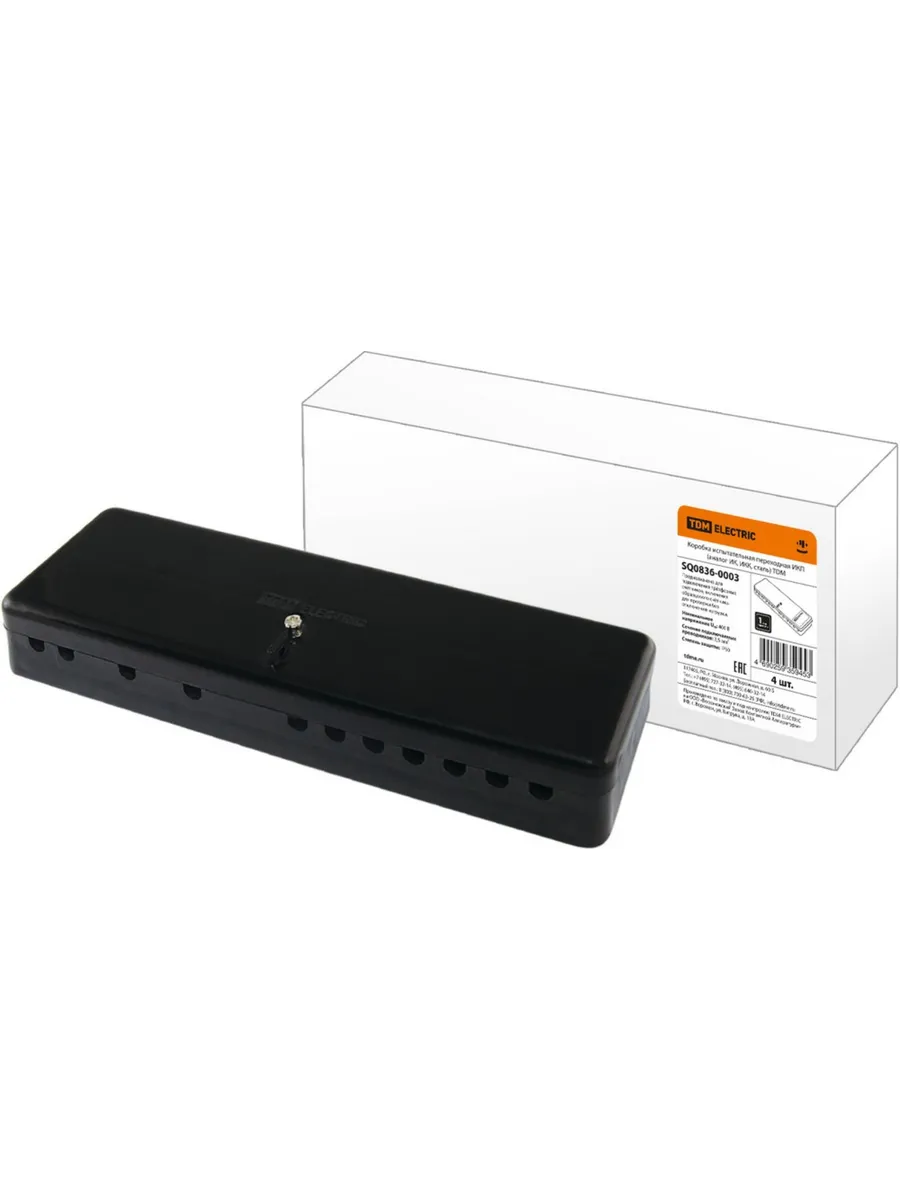

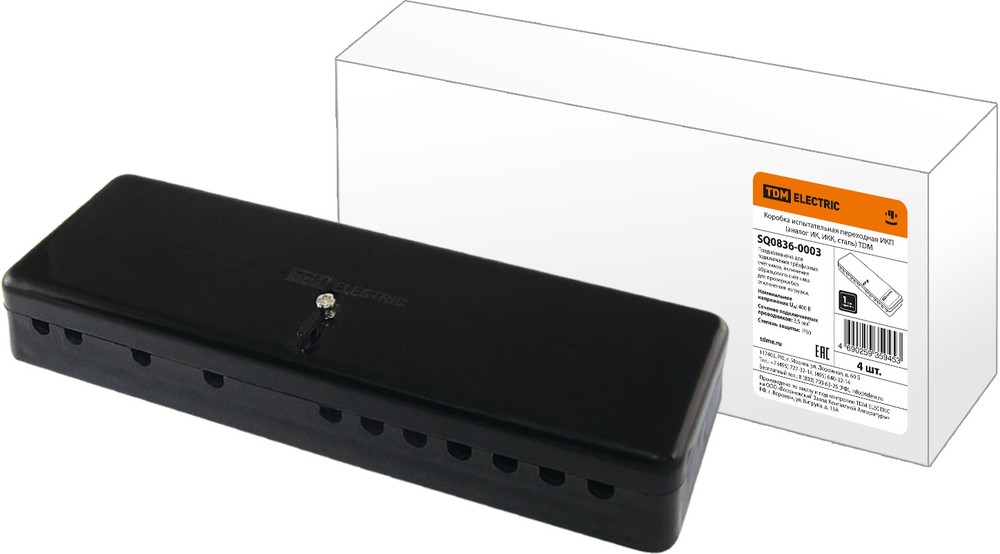

Упаковка

Назначение - подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика. Применение - шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии. Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники. Корпус изготовлен из карболита – материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизоляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного воздействию агрессивных сред. Винты изготовлены из оцинкованной стали.

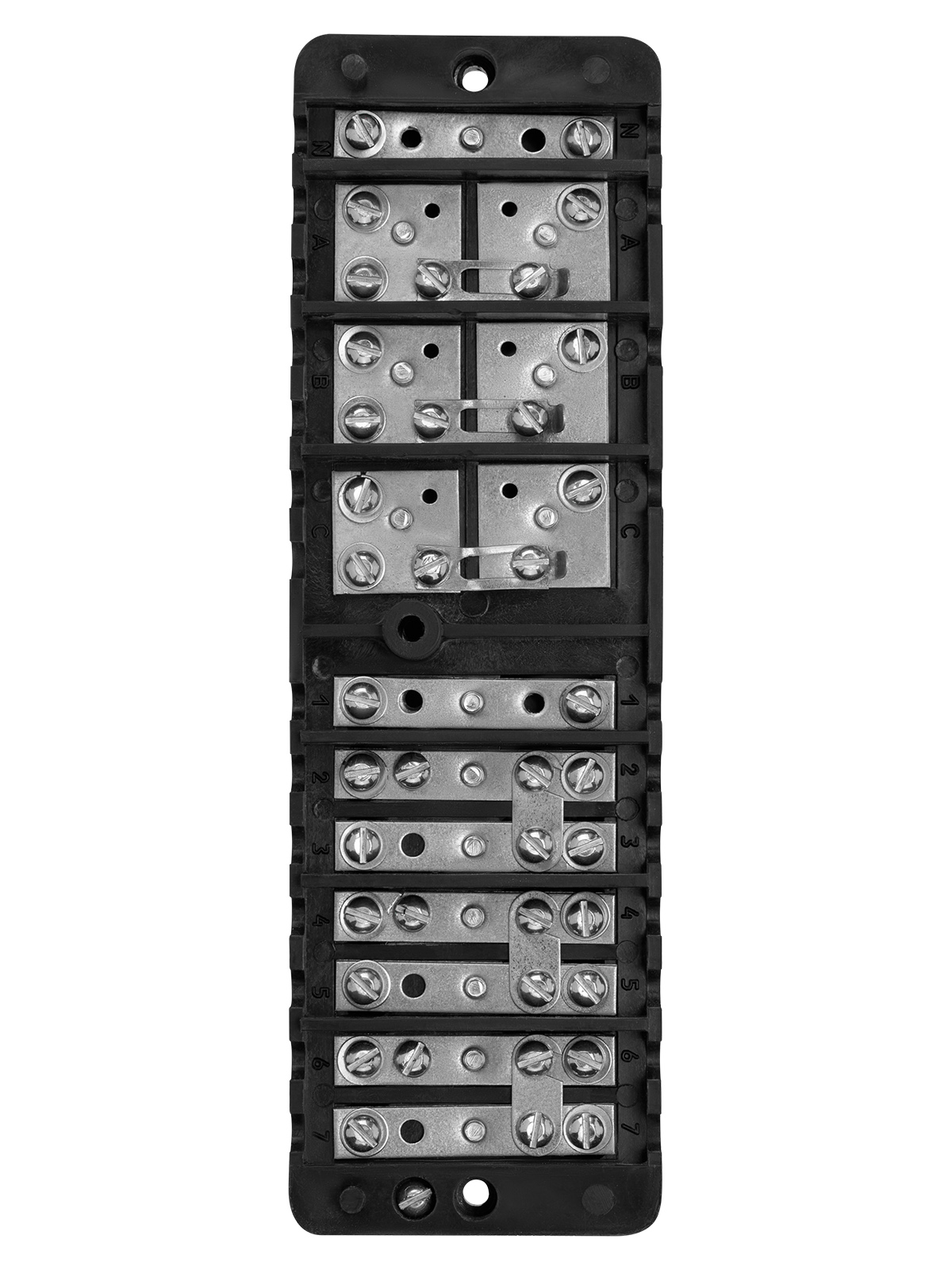

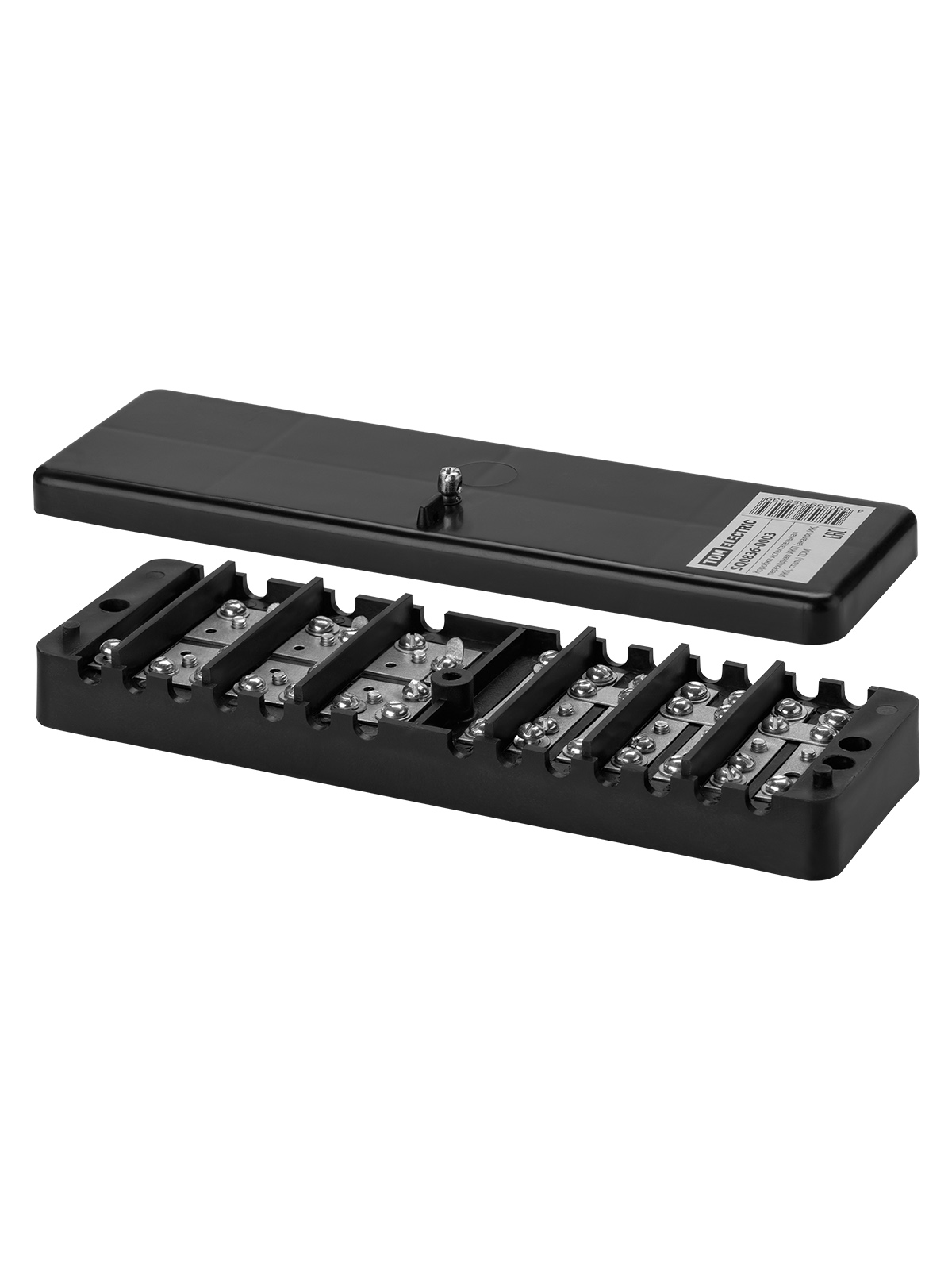

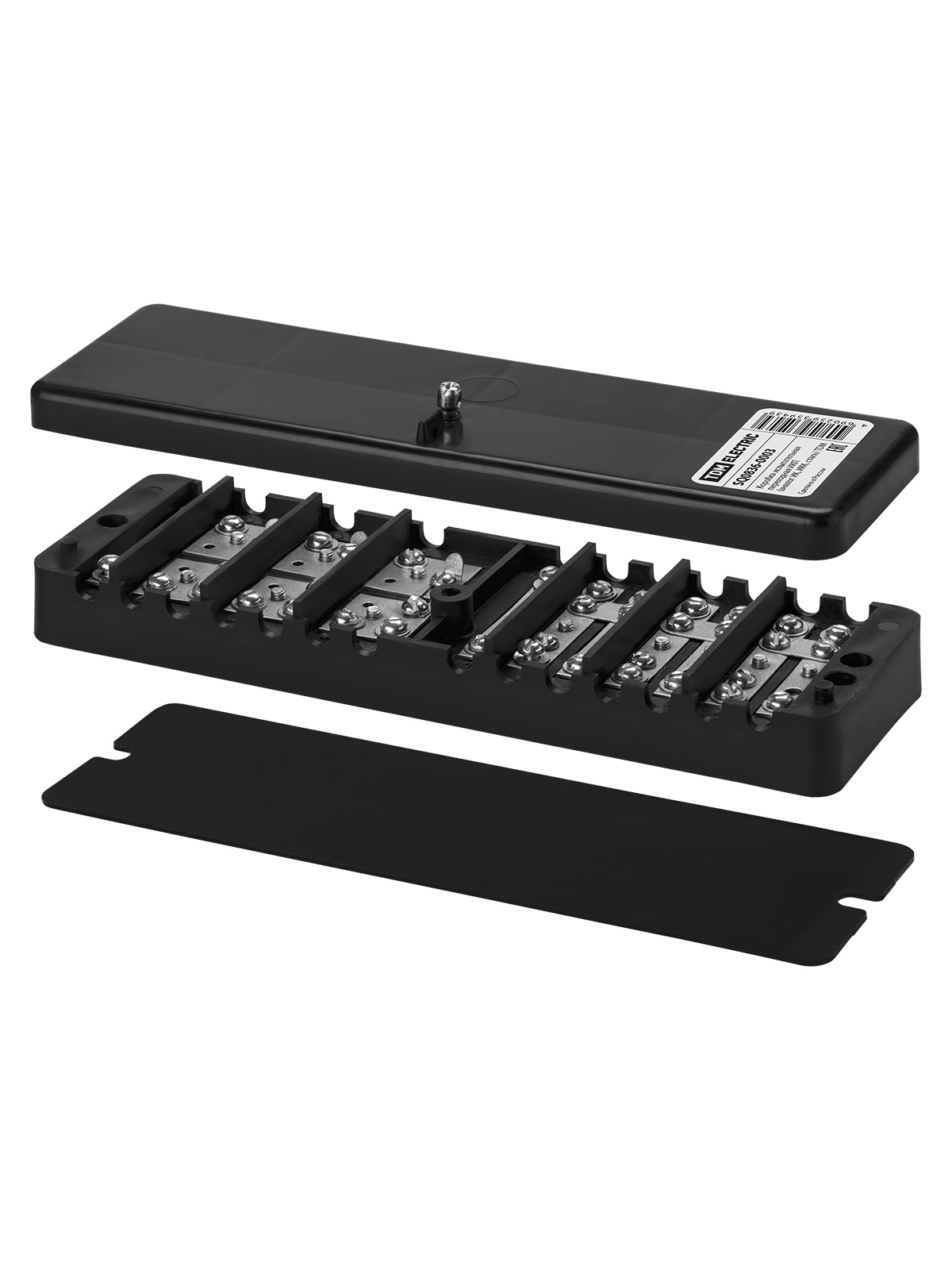

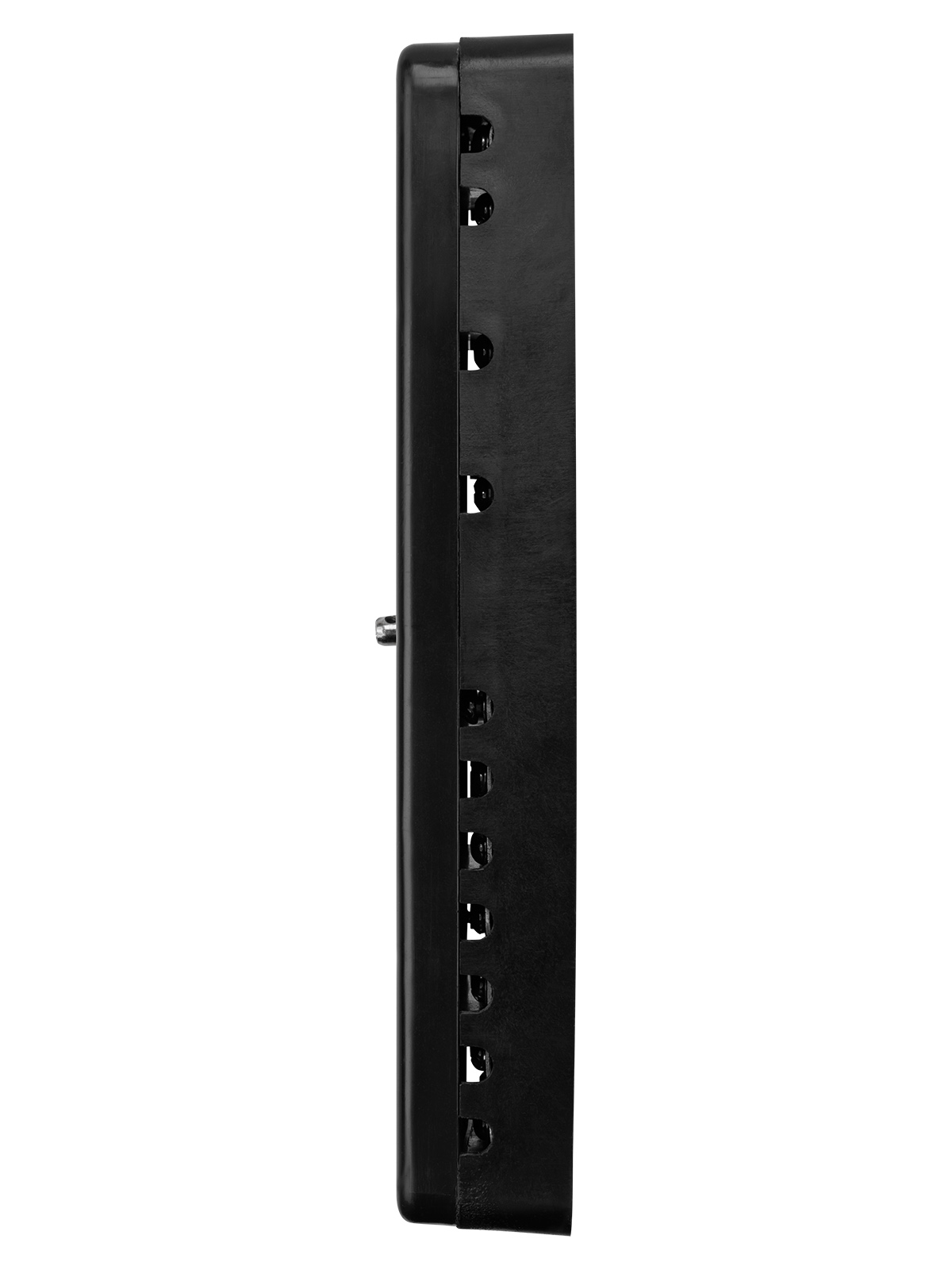

Конструктивно устройство состоит из основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 – 7), защитной крышки, фиксируемой винтом, с возможностью опломбировки.

Для наружного монтажа/ скрытой проводки.

Огнестойкость - 300°C

Температура эксплуатации - от -60 °С до +40 °С

Преимущества:

• Замена устаревших моделей ИК и ИКК без переделки схемы
• Обеспечивает возможность проведения поверки счётчика без отключения питания потребителей
• Стальной корпус устойчив к деформациям и внешним воздействиям
• Простой и надёжный контактный механизм, рассчитанный на многократные операции
