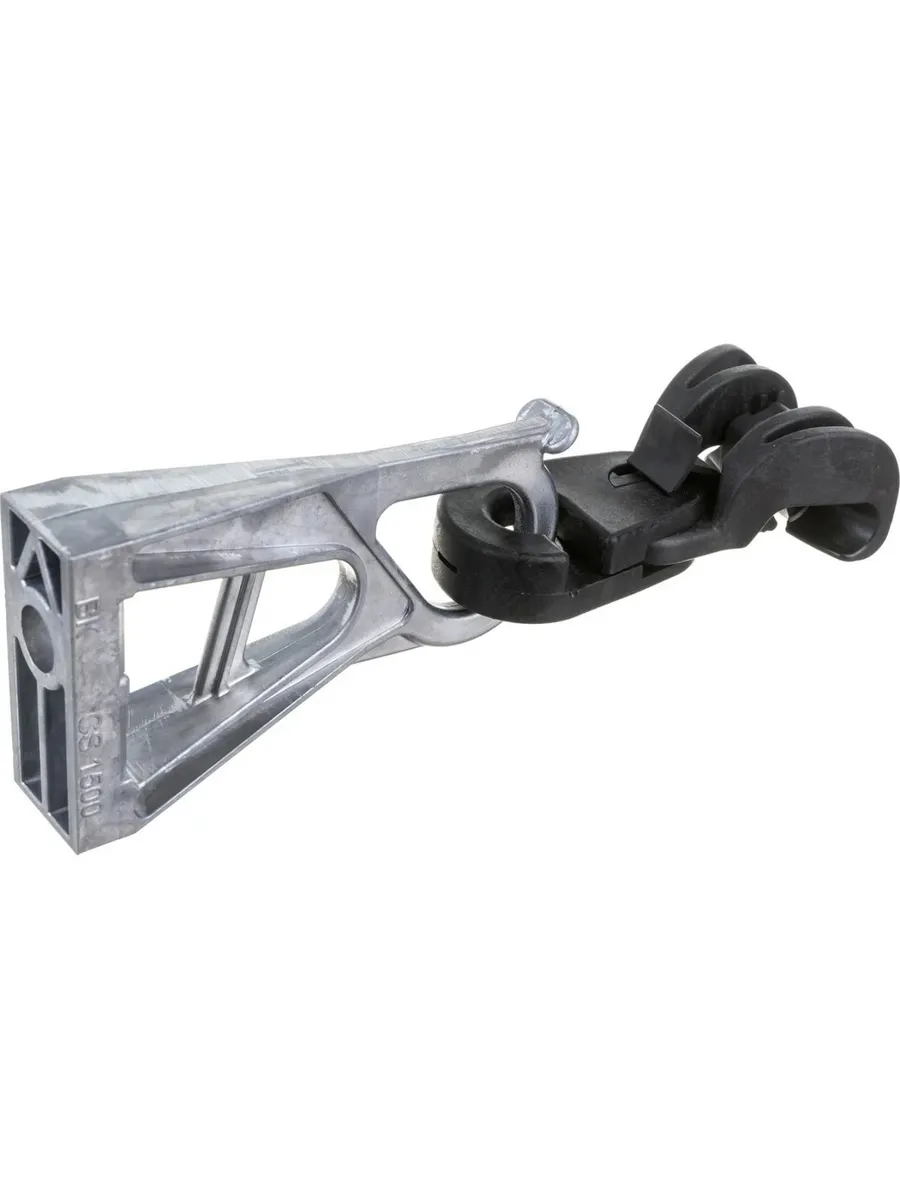

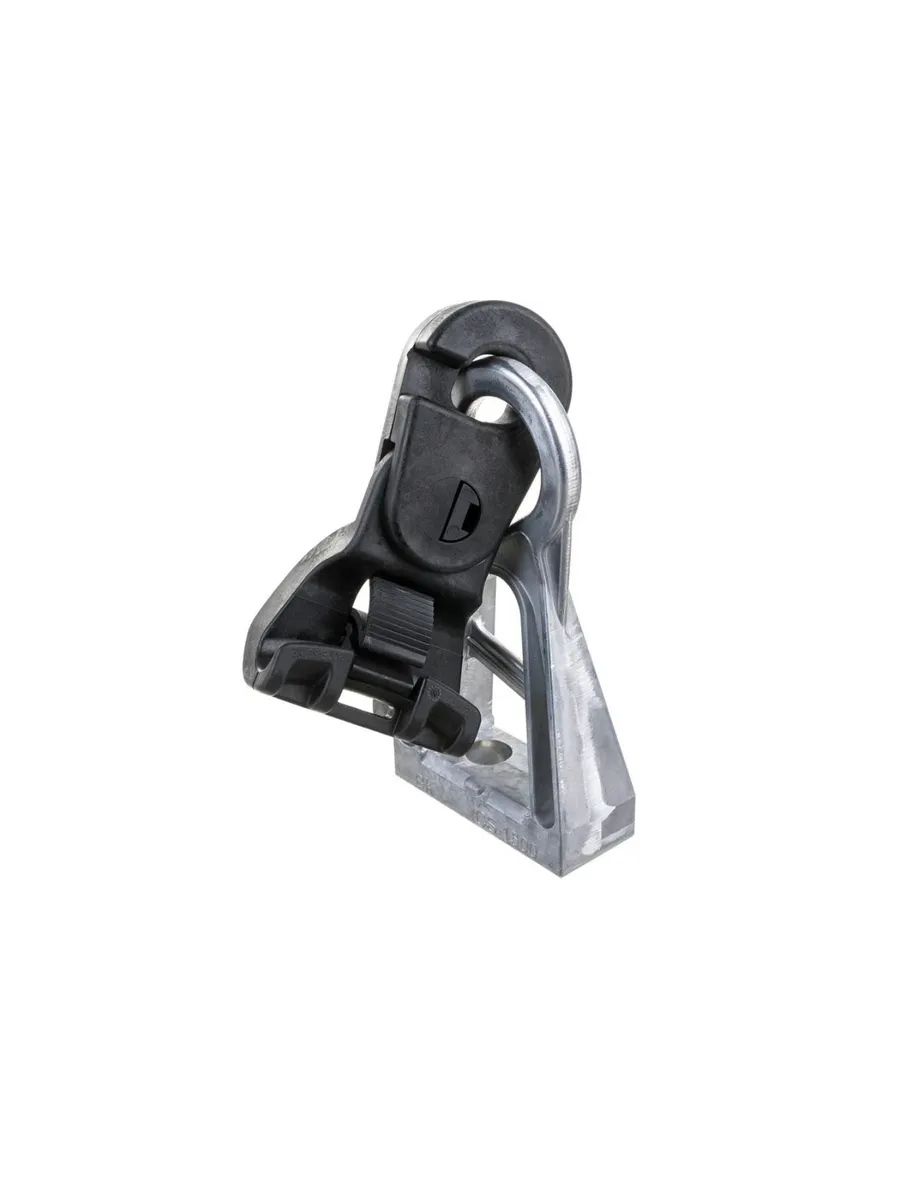

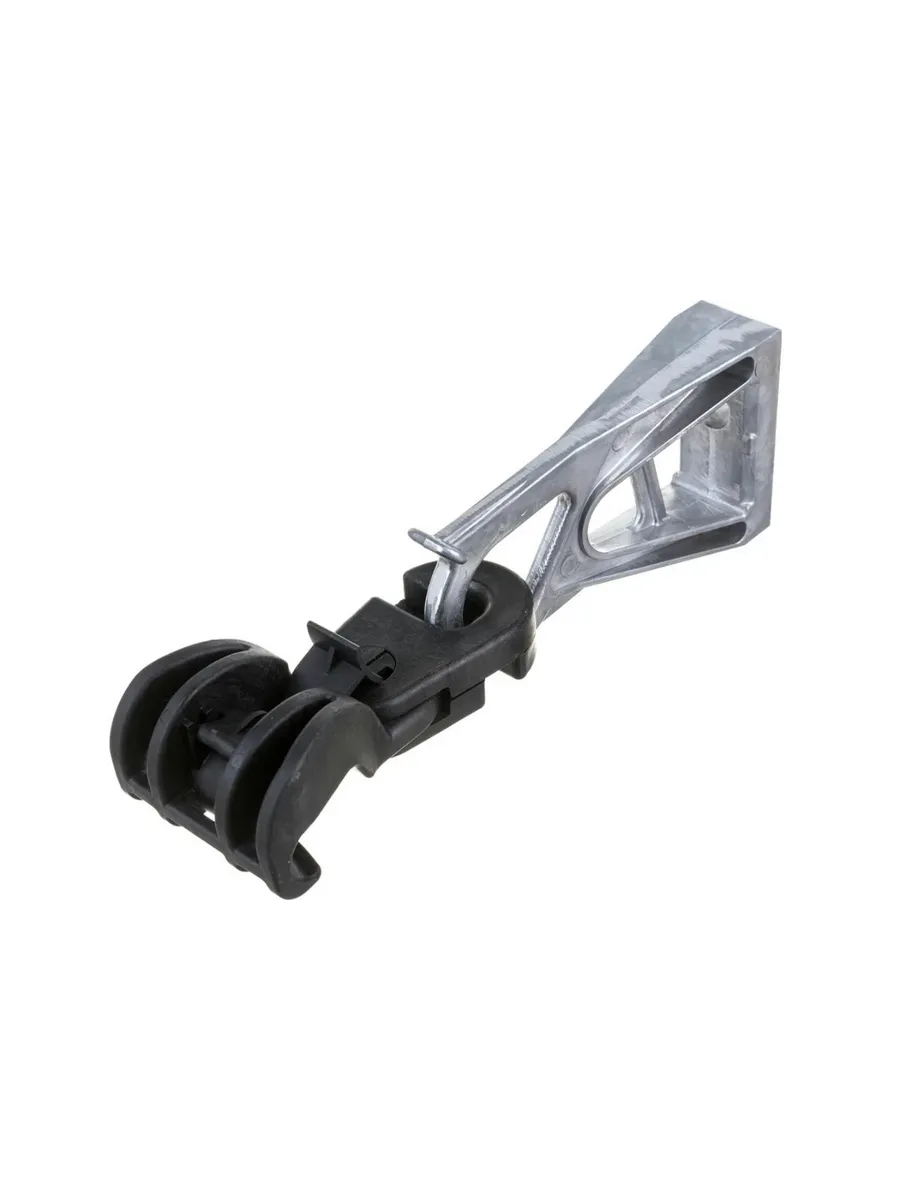

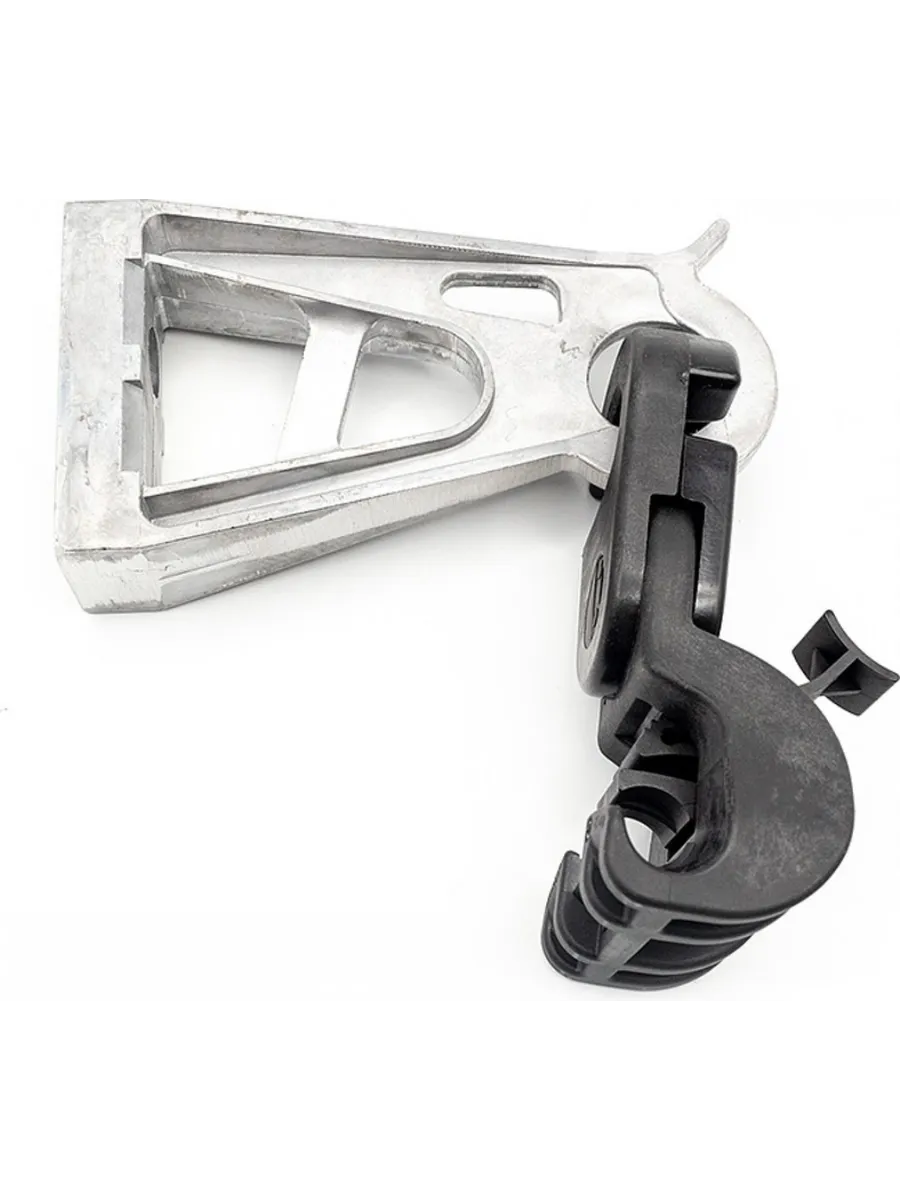

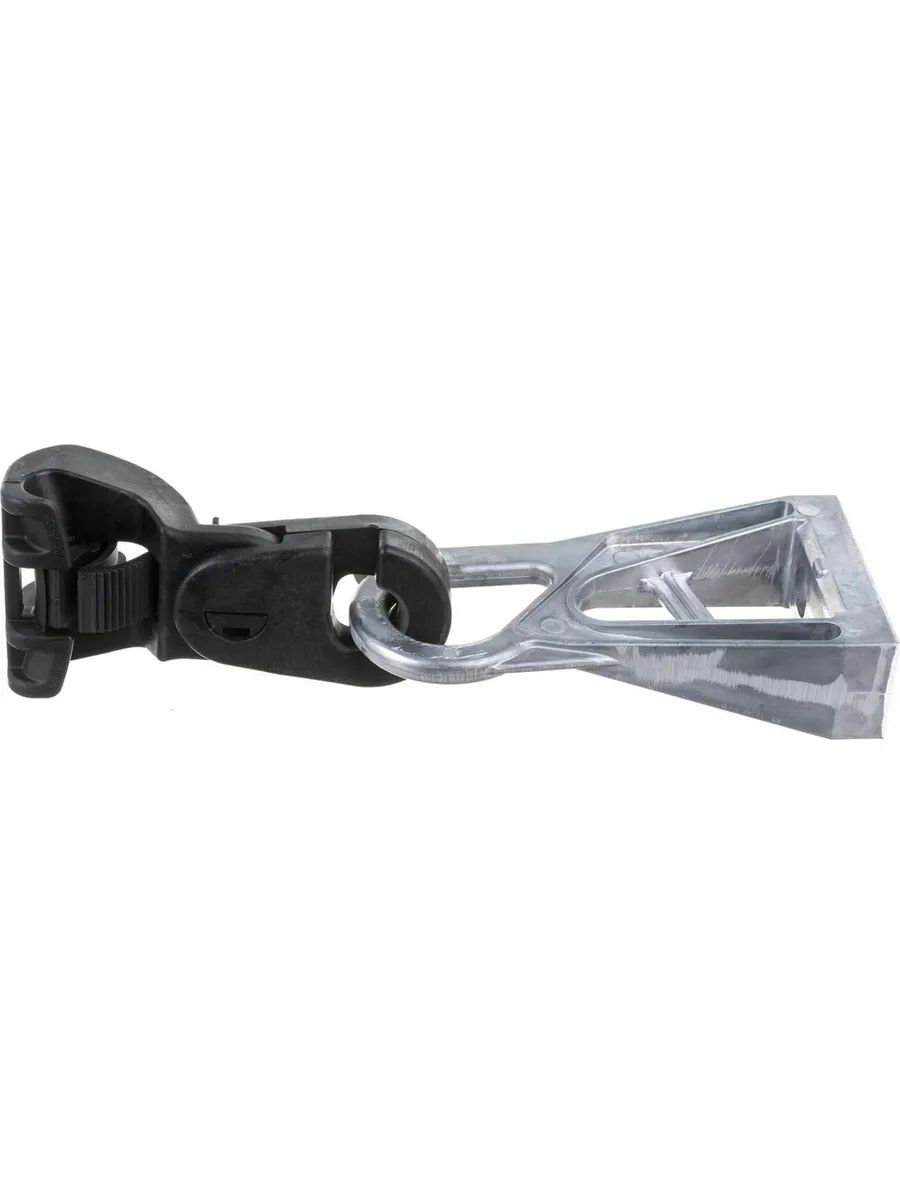

Комплект подвески ES 54-14 P (25-120 мм²) ВК

Используется для подвески СИП на промежуточных и угловых опорах ВЛИ при углах поворота трассы ВЛ до 30. Универсальный диапазон сечений. Нейтраль фиксируется регулируемым зажимом, подвижное соединение позволяет зажиму двигаться в продольном и поперечном направлениях.

Обеспечивает надежную фиксацию кабеля на определенной высоте и предотвращает его провисание между опорами. Комплект состоит из анкерного кронштейна и поддерживающего зажима. Крепится на опорах с помощью металлической ленты F20.7 и двумя скрепами C20 при помощи инструмента для натяжки ленты OPV. Продукция соответствует требованиям СТО ПАО ''Россети''.

Габариты: 190х165х70 мм

Материал изделия - сплав алюминиевый/армированный полиамид

Диапазон сечений: 25-120 мм2. Материал жилы - алюминий, кол-во жил - 1.

Наружный диаметр СИП - 14.8 мм

Диаметр болтов - 14 мм

Предельная нагрузка - 12000 Н

Диапазон рабочих температур: от -60 до +50 град.С

Преимущества:

• Элементы комплекта, контактирующие с несущей нулевой жилой, изготовлены из диэлектрического материала и выполняют роль изолятора, а также защищают изоляцию жилы от механического повреждения.
• Зажим имеет звено ограниченной прочности для защиты магистральной линии от обрывов.
• При продольном перемещении СИП подвижное звено позволяет уменьшить циклические деформации несущей жилы.
• Обладает высокой прочностью, устойчивостью к ультрафиолету, коррозии, воздействию экстремальных температур, влажности и другим погодно-климатическим факторам.
