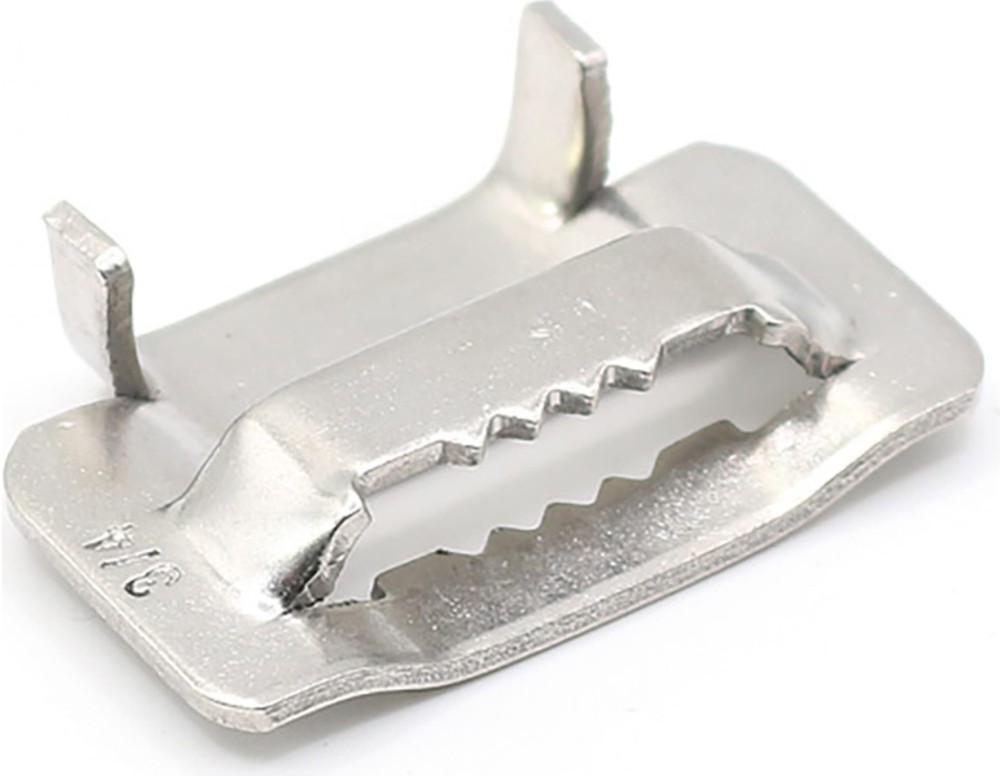

IEK Скоба строительная Прямоугольная 1 шт.

Комплектация

Упаковка

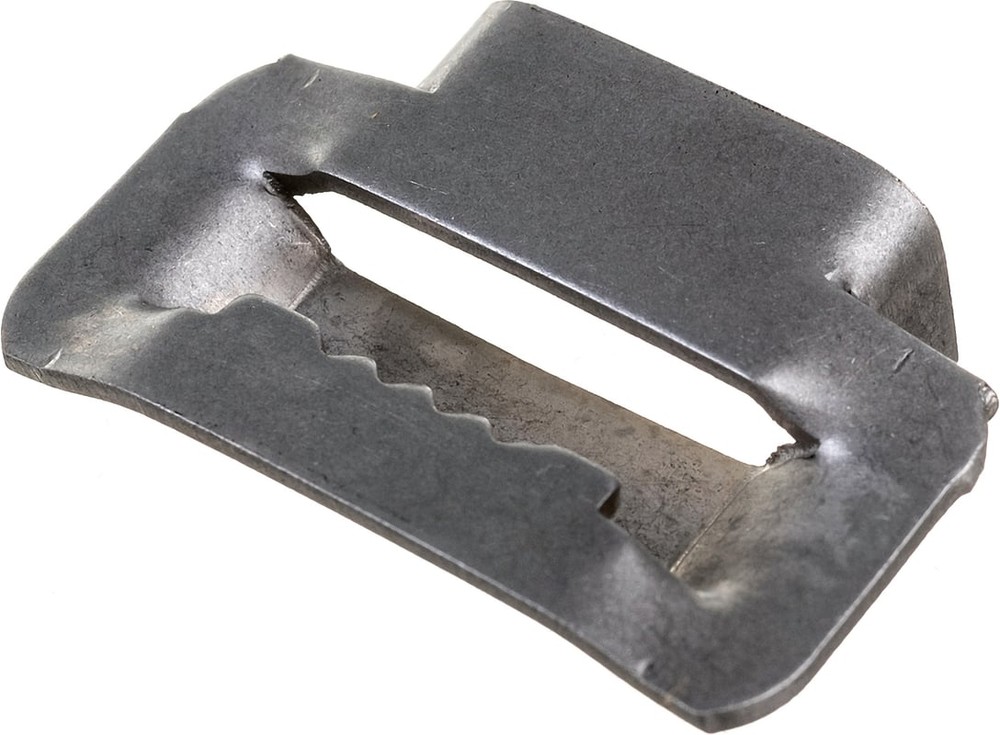

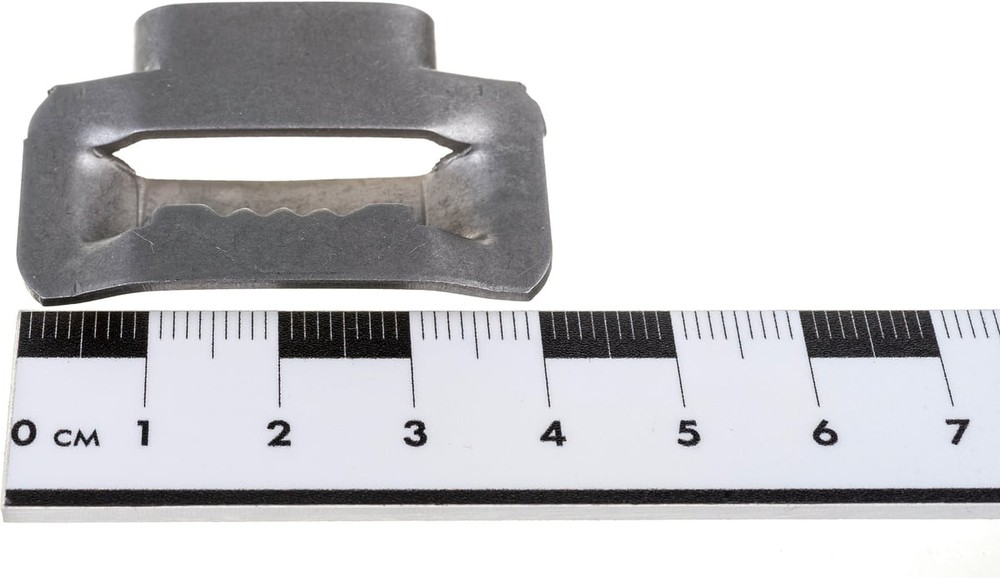

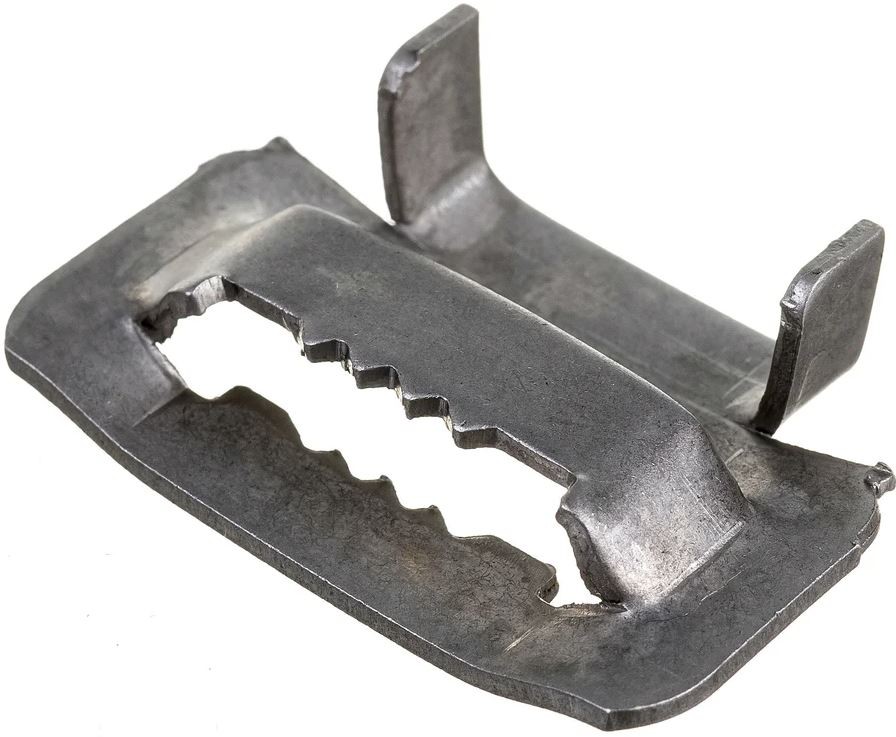

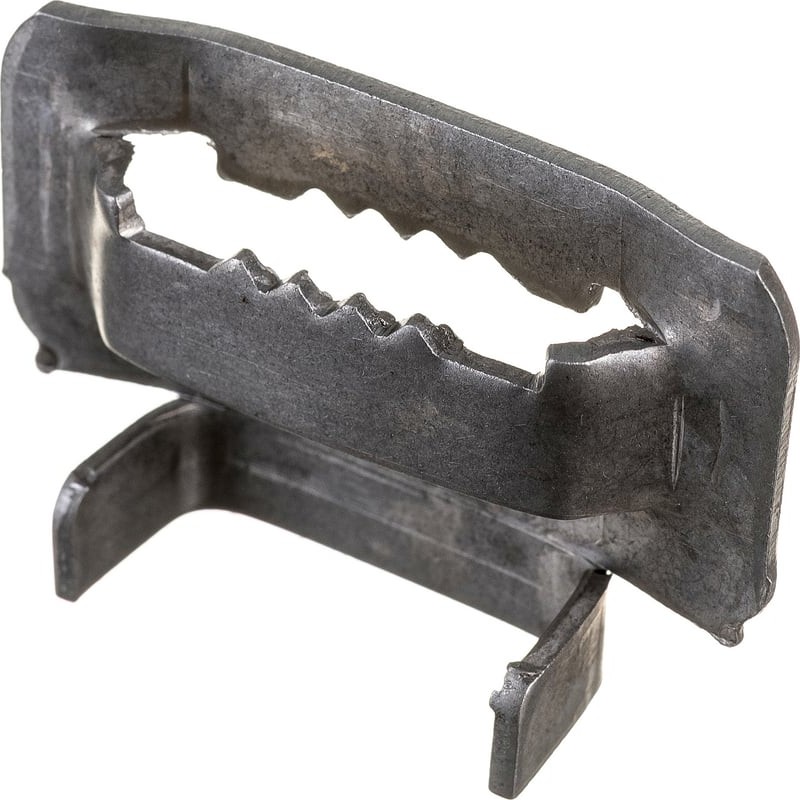

Бугель - это прочное крепление из нержавеющей стали, предназначенное для надежной фиксации монтажной ленты F 20.7 на анкерных опорах воздушных линий электропередачи. Совместимость с другими типами лент или крепежей не предусмотрена. Продукт соответствует требованиям экстремальных условий эксплуатации и обеспечивает долговечность даже при высоких механических нагрузках. Служит элементом соединения между лентой и конструкцией опоры, обеспечивая жесткую фиксацию проводов и тросов. Подходит для установки на железобетонные и стальные опоры, где требуется повышенная механическая прочность и коррозионная стойкость. Изготовлен из материала, соответствующего требованиям к эксплуатации в открытых электроустановках. Отсутствие сварных швов и цельнометаллическая конструкция обеспечивают отказоустойчивость. Соответствует нормам безопасности для ЛЭП напряжением до 35 кВ.

Ремонт не предусмотрен - является необслуживаемым изделием. В случае демонтажа демонтируется вместе со стальной лентой. Повторный монтаж ЗАПРЕЩЕН. Продукция аттестована и соответствует требованиям СТО ПАО ''Россети'' (СТО 34.01-2.2-003-2015).

Процесс монтажа:

• Проденьте один конец ленты F 20.7 через бугель и загните малый край ленты для временной фиксации.
• Обмотайте лентой опору, затем проденьте второй конец ленты в тот же бугель.
• Натяните ленту с помощью винтового инструмента OPV до необходимого усилия.
• Загните свободный конец ленты и обрежьте лишнее.
• Зафиксируйте положение ленты, согнув ушки бугеля молотком - это препятствует самопроизвольному распусканию.
• Не используйте другие инструменты вместо OPV - недостаточное натяжение снижает надежность крепления.

Преимущества:

• Высокая прочность - способен выдерживать значительные нагрузки без деформации
• Коррозионная стойкость - материал не ржавеет, что особенно важно во влажных и соляных средах
• Долговечность - гарантированный срок службы 5 лет без обслуживания
• Устойчивость к перепадам температур - сохраняет форму и прочность при замерзании и нагреве
• Простота монтажа - не требует сложных инструментов кроме OPV и молотка

Предельная нагрузка - 8.4 кН

Диапазон рабочих температур: от -60 до +50 град.С

Материал жилы - алюминий / медь

Типы арматуры - фасадные крепления

Толщина материала - 0.5 мм

Толщина скрепляемой ленты - 0.7 мм

Ширина скрепляемой ленты - 20 мм

Устойчив к ультрафиолету
